上海沪甄阀门产品概述: 产品广泛用于电力，石化，冶金，有色，制药，食品等领域，以及楼宇自控，消防，给排水方面的应用。

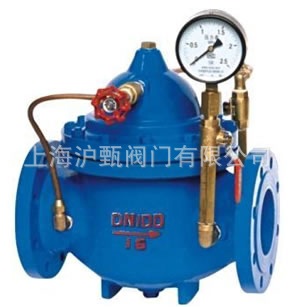

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到较佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理:当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
【产品用途】300X（HH741X）型 PN10~PN25 缓闭式止回阀具有开启和关闭速度调控的逆止功能，阀门安装后能有效控制水泵在启动与停止运转时会自动调节到较佳开启与关闭的速度。适用于矿企业、高层建筑由水泵直接给排水系统中，减小水锤及水击现象产生，以达到安全关闭的效果。
性能参数：
型号 HH741X-10 HH741X-16 HH741X-25
工作压力（MPa） 1.0 1.6 2.5
适用温度（℃） 0～80
适用介质 水
材料 阀体、阀盖 铸铁
阀杆 铬不锈钢
阀座、阀盘 青铜
膜片 丁晴橡胶
主要外形和连接尺寸：
公称口径
DN 主要外形尺寸和连接尺寸（mm）
L W W1 H H1 F
BY200X-10 BY200X-16 BY200X-25
20 180 282 220 172 106 116
25 180 282 220 172 106 116
32 180 282 220 172 106 116
40 240 320 210 265 210 170
50 240 320 210 265 210 170
65 250 330 215 310 215 180
80 285 350 220 350 245 210
100 360 410 230 460 305 275
125 400 420 245 520 365 310
150 455 430 260 570 415 355
200 585 440 280 695 510 460
250 650 450 300 780 560 500
300 800 460 320 905 658 580
350 860 470 340 1025 696 640
400 960 480 360 1080 735 715
450 1075 530 395 1030 610 780
500 1075 580 420 1135 665 830
600 1230 600 445 1270 725 920
700 1650 730 495 1460 865 980
800 1750 830 530 1640 925 1050
